布放在海水中的繩索特別容易被藻類、水草、微生物、海洋菌類等海洋生物附著生長，如果不及時去除，易造成纜繩受力過大而斷裂或者移位，影響繩索的正常使用，目前尚無有效設備去除雜草、雜物，主要靠人工不定時清除。為此，青島華凱海洋科技有限公司（海麗雅集團）研發(fā)出了一種新型防海洋生物附著繩索，該繩索不但能有效防止海洋生物附著生長，而且對海洋零污染。
防生物附著，殺菌

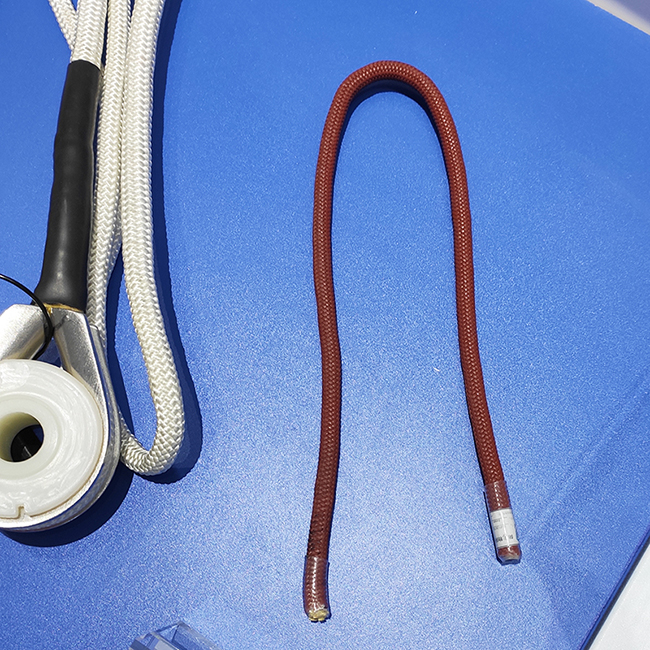

防海洋生物附著繩索由若干股繩編織而成，每股繩索的外側壁上從外到內依次設置有納米防污層和有機硅氧烷防附著層；防海洋生物附著繩索的繩芯部設置有氣泡發(fā)生管，所述氣泡發(fā)生管的外側壁上設置有若干個氣泡孔，所述氣泡發(fā)生管的頂部連接有氣體發(fā)生裝置。
防海洋生物附著繩索通過納米防污層和有機硅氧烷防附著層的設置，有效的防止生物的附著。設置在繩芯部的氣泡發(fā)生管通過風機，空氣進入氣泡發(fā)生管進一步通過氣泡孔排出，在纜繩的四周產(chǎn)生若干循環(huán)氣泡，通過產(chǎn)生的氣泡來進一步干涉生物的附著。整體結構簡潔，防生物附著效果非常好，適宜推廣應用。
納米防污層設置為納米聚乙烯層或納米聚氨酯層。
納米防污層的厚度為0.5-1mm，所述有機硅防附著層的厚度為1-2mm。
氣泡孔的孔徑設置為氣泡發(fā)生管管徑的1/20～1/10。
氣體發(fā)生裝置設置為風機。
納米防污層的外側壁上還涂覆有殺菌防附著層。
殺菌防附著層包括如下重量份的各組分：雙酚A型環(huán)氧樹脂10-20份，氧化鎂5-10份，十二烷基苯磺酸鈉2-3份，氧化鋅2-3份，甲醛溶液5-10份，納米二氧化硅3-9份。雙酚A型環(huán)氧樹脂13.8份，氧化鎂6.2份，十二烷基苯磺酸鈉3份，氧化鋅2.2份，甲醛溶液6份，納米二氧化硅9份。
控制器與風機的輸出端連接，控制風機的啟動運行。
控制器設置為STM32單片機。
背景技術
在海洋作業(yè)過程中常常會用到繩索，在繩索的使用過程中，當繩索需要長期布放在海水中時，繩索上容易附著藻類或者貝類生物。隨著時間的推移，附著的藻類或貝殼等生物會逐漸增多，一方面對繩索造成了額外的負擔，另一方面也會對繩索造成腐蝕，大大降低繩索的使用壽命，也在一定程度上會影響海洋作業(yè)的安全。因此，如何研發(fā)一種防海洋生物附著的繩索具有重要的現(xiàn)實意義。
防海洋生物附著繩索所達到的有益效果為：
防海洋生物附著繩索結構簡潔，防生物附著效果非常好。通過在每股纜繩的外側壁上從外到內依次設置有納米防污層和有機硅氧烷防附著層，納米防污層的設置屬于防生物附著繩纜的第一道防護，但是在長時間的繩索使用過程中，繩索會逐漸出現(xiàn)磨損，此時將有機硅氧烷防附著層間隔裸露出來，有機硅氧烷防附著層表面可吸水斥鹽，形成淡水液膜，有效的防止生物的附著。當然，在此過程中，設置在繩芯部的氣泡發(fā)生管通過風機，空氣進入氣泡發(fā)生管進一步通過氣泡孔排出在繩索的四周產(chǎn)生若干循環(huán)氣泡，通過產(chǎn)生的氣泡來進一步干涉生物的附著。通過控制器的設置在控制風機，進一步較好的控制氣泡間隔時間的產(chǎn)生，可減少人工，提高使用效率。
結構：
1、納米聚乙烯層；2、有機硅氧烷防附著層；3、每股纜繩；4、氣泡發(fā)生管；5、氣泡孔；6、纜繩本體；7、風機。
殺菌防附著層的制備方法為：
（1）將雙酚A型環(huán)氧樹脂加入至甲醇溶液中，置于超聲裝置中，70℃下超聲30min，溶解備用；
（2）步驟（1）完成后，加入十二烷基苯磺酸鈉，在1600r/min的機械攪拌下乳化分散20min，得到乳液備用；
（3）將步驟（2）所得乳液調pH至8，然后加入氧化鎂、氧化鋅和納米二氧化硅，在300r/min轉速下以3℃/min的升溫速度將溶液升溫至60℃，保溫6h，冷卻至室溫，得到殺菌防附著涂料。
防海洋生物附著繩索生產(chǎn)廠家——青島億和海麗安防科技有限公司（海麗雅集團），百年企業(yè)，助國強，為民安，繩生不息。
